電子萬能試驗機的變形試驗是指在各種的載荷作用下，變體型的形狀、位置、尺寸等在時間或者空間上發生的變化，而變形監測又可以叫做變形測量或者變形觀測。主要是對設置在變形提上的觀測點進行周期性的反復觀測，從而獲得觀測點或是高程階段的變化。試驗機的變形測量是試驗機測控系統比較重要的組成部分，是試驗機關鍵技術環節。選用可靠性高，穩定性強的變形測量儀器是值得用戶考慮的因素之一。

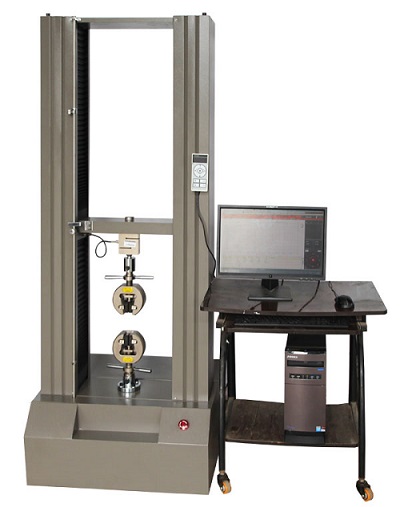

DL伺服控制電子萬能試驗機

　　一、變形試驗要點

　　1.變形測量技術參數:變形測量指標的參數包括測量范圍、示值誤差、靈敏度和分辨率；

　　2.測量范圍-試驗機通過測量系統測量的小尺寸材料或部件之間的范圍；

　　3.指示誤差——樣品變形值記錄或顯示的測量值與測量值之差稱為試驗機測量系統的指示誤差，示值誤差不可避免，其大小在規定范圍或標準范圍內；

　　4.試驗機的變形測量靈敏度-靈敏度指示器相對于測量變化的位移率，靈敏度是測量物理儀器的標志，測量系統的靈敏度越高，測量結果的準確度越高。

　　二、變形測量技術參數：

　　變形測量指標參數有測量范圍，示值誤差，靈敏度，分辨率。

　　測量范圍——試驗機通過測量系統所能夠測量到的材料或構件的zui小尺寸與zui大尺寸之間的范圍。

　　示值誤差——試樣變形值的記錄或顯示的測量值與被測量值的實際數值之差，稱為試驗機測量系統的示值誤差。示值誤差是不可避免的，其大小在特定的范圍內或者標準規定范圍。

　　試驗機變形測量靈敏度——靈敏度指示器的相對于被測量變化的位移率，靈敏度是衡量物理儀器的一個標志，試驗機測量系統靈敏度越精細，則測量結果精度越高。

　　試驗機變形測量的分辨率是指試驗機光電編碼器測量數據的可測量的zui小精度。分辨率越大，測量結果越精確。

　　三、變形測量工作原理：

　　應變式引伸計是由彈性元件和粘貼在它上的應變片組成的，當引伸計移動臂受力時，引起彈性體變形并使粘貼在它上面的應變片電阻值發生變化，原來平衡的電橋失去平衡輸出一個正比于變形的電壓信號輸出，由于引伸計輸出的電信號極其微弱，必須經放大后才能達到要求的值，這個工作由完全由A/D轉換器放大和轉換，然后送到單片計算機進行處理，以直讀的方式進行顯示，同時通過RS232傳輸?shù)接?jì)算機，進行數據處理。

　　關于電子萬能試驗機的變形測量水平和精度取決于允許變形值和變形測量目的，如果觀測的目的是使變形值不超過一定的允許值以保證建筑物的安全，則觀測中的誤差不應小于允許變形值的1/10~1/20，如果觀測的目的是研究變形過程，那么觀測精度應該更高。另外變形測量是用試驗機監測變形體的變化，該方法目的是獲取變形體空間位置隨時間變化的特征，并根據結果調整相應的結果。
